Entendendo o IC2 e as Diferenças para o FC-51 e Como Realizar o Retrofit

Os inversores de frequência são componentes essenciais em diversas aplicações industriais, controlando a velocidade e torque de motores elétricos. Um dos modelos mais populares da Danfoss é o VLT® Micro Drive FC-51 que recentemente foi anunciado sua mais nova versão, o iC2-Micro. Neste artigo, vamos explorar as principais diferenças entre esses modelos e fornecer um guia sobre como realizar o retrofit do FC-51 para o iC2-Micro.

VLT® Micro Drive FC-51

O VLT® Micro Drive FC-51 é conhecido por sua eficiência e simplicidade de uso em pequenas e médias aplicações. Aqui estão algumas características principais:

1. Design Compacto e Eficiente:

· Dimensões Reduzidas: O design estilo "livro" permite montagem lado a lado sem desclassificação.

· Enclosure IP 20: Bem protegido contra poeira e outros contaminantes.

· RFI Filter Integrado: Minimiza distúrbios de rádio frequência, permitindo até 15 metros de cabos de motor (protegidos).

2. Facilidade de Uso

· Plug-and-Play: Conecte os cabos do motor e da alimentação, gire o botão de controle e veja a velocidade do motor mudar.

· Painel de Controle Hot-Pluggable: Disponível com ou sem potenciômetro, facilitando a substituição e ajustes rápidos.

· Configuração Intuitiva: Estrutura de parâmetros simples e fácil de entender, compartilhada com a família VLT®.

3. Desempenho e Confiabilidade

· Alta Eficiência Energética: Com um otimizador automático de energia (AEO) que reduz o consumo.

· Controle de Motor Avançado: Com funções como Partida Voadora (Flying Start) e Relé Térmico Eletrônico (ETR).

· Componentes de Alta Qualidade: Capacitores e eletrônicos de alta qualidade garantem longa vida útil e baixo custo de manutenção.

iC2-Micro

O iC2-Micro é projetado para ser uma atualização direta para o FC-51, oferecendo melhorias significativas em termos de desempenho e funcionalidades:

· Desempenho EMC: Compatível com categorias C2 e C4 da norma EN/IEC 61800-3.

· Dimensões e Peso: Mantém as dimensões do FC-51 ou é ainda menor, facilitando a substituição.

· Funcionalidades Adicionais: Inclui controle de torque em malha aberta, backup cinético e controle de motor PM.

· Painel de controle: Melhorado com um potenciômetro de alta precisão e compatibilidade com MyDrive® Insight.

Principais Diferenças e Funcionalidades

1. Capacidade de Sobrecarga e Desempenho Térmico

· iC2-Micro: Capacidade de sobrecarga de 200% por 1 segundo. Opera com carga total em temperaturas ambientes de até 50°C e pode operar até 55°C com desclassificação.

· FC-51: Capacidade de sobrecarga de 150% por 1 minuto. Opera com carga total em temperaturas ambientes de até 40°C e pode operar até 50°C com desclassificação.

2. Compatibilidade e Controle de Motores

· iC2-Micro: Compatível com motores de indução (IM) e motores de ímã permanente (PM), incluindo motores SPM e IPM. Oferece controle de torque em malha aberta.

· FC-51: Compatível apenas com motores de indução (IM).

3. Conectividade e Comunicação

· iC2-Micro: Suporta velocidades de comunicação RS485 de até 115.000 baud. Inclui uma porta RJ45 adicional para conexão de painéis de controle externos e ferramentas para PC.

· FC-51: Suporta velocidades de comunicação RS485 de até 38.400 baud. Não possui porta RJ45 adicional.

4. Funções Avançadas e Novas Funcionalidades

· iC2-Micro: Inclui funcionalidades como backup cinético, sentido horário, partida reversa com pulso, desarme por perda de fase de entrada, assistente de configuração, controle de zona morta, modo sleep e suporte a PM motor control.

· FC-51: Não possui essas funcionalidades adicionais.

5. Painel de Controle e Interface do Usuário

· iC2-Micro: Painel de controle integrado com potenciômetro como padrão e Control Panel 2.0 OP2 opcional para montagem externa, com display em vários idiomas e fácil comissionamento.

· FC-51: Painel de controle numérico destacável opcional, disponível com (LCP 12) ou sem (LCP 11) potenciômetro.

6. Eficiência e Gerenciamento de Energia

· iC2-Micro: Oferece controle de torque em malha aberta, o que aumenta a eficiência em aplicações de torque variável.

· FC-51: Inclui um otimizador automático de energia (AEO) para reduzir o consumo de energia.

7. Dimensões e Espaço de Montagem

· iC2-Micro: Geralmente menor em termos de profundidade comparado ao FC-51, facilitando a instalação em espaços reduzidos.

· FC-51: Mantém um design compacto, mas pode ser maior em profundidade dependendo do modelo.

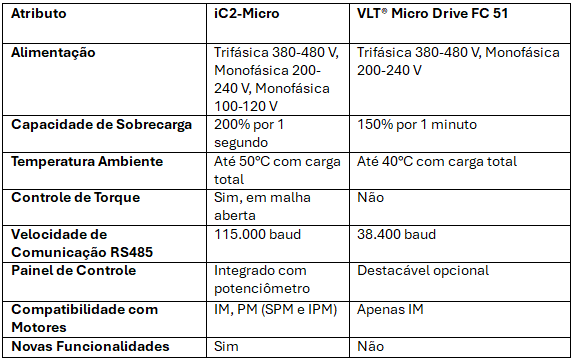

Comparação de Especificações Técnicas

Como Realizar o Retrofit do FC-51 para o iC2-Micro

1. Preparação

· Segurança em Primeiro Lugar: Certifique-se de que a energia esteja desligada antes de iniciar qualquer trabalho. Utilize equipamentos de proteção individual (EPI) conforme necessário.

· Ferramentas Necessárias: Tenha em mãos as ferramentas básicas, como chaves de fenda, alicates e um multímetro para verificações elétricas.

2. Remoção do FC-51

· Desconexão de Cabos: Desconecte todos os cabos de alimentação, motor e controle do FC-51.

· Desmontagem: Remova os parafusos de fixação e retire o FC-51 do local de montagem.

3. Configuração do iC2-Micro

· Verificação de Parâmetros: Configure o iC2-Micro para os mesmos parâmetros do FC-51, se necessário. Os números de parâmetros internos são consistentes entre os dois modelos, facilitando a configuração.

· Montagem: Instale o iC2-Micro utilizando os mesmos furos de montagem do FC-51. O iC2-Micro foi projetado para caber nos mesmos espaços, facilitando a instalação física.

4. Conexão de Cabos

· Alimentação e Motor: Conecte os cabos de alimentação e motor nos terminais correspondentes do iC2-Micro.

· Entradas e Saídas Digitais: Conecte os cabos de controle nos terminais apropriados. Consulte o manual de instalação para garantir que todos os cabos estejam conectados corretamente.

5. Teste e Comissionamento

· Ligação e Teste Inicial: Ligue a energia e verifique se o iC2-Micro está funcionando corretamente. Observe quaisquer mensagens de erro ou alertas no display.

· Assistente de Configuração: Utilize o assistente de configuração rápida do iC2-Micro para otimizar as configurações para sua aplicação específica.

· Testes de Funcionamento: Execute testes de funcionamento para garantir que o motor e o sistema estão operando conforme esperado.

Considerações Específicas

Compatibilidade de Terminais

Os terminais do iC2-Micro são compatíveis com os do FC-51, facilitando a conexão dos cabos existentes sem a necessidade de grandes modificações:

· Tipo de Terminal: O iC2-Micro utiliza terminais tipo mola, enquanto o FC-51 utiliza terminais tipo parafuso.

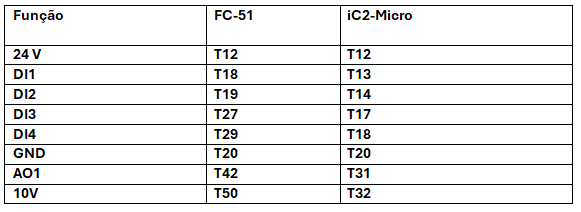

· Correspondência de Terminais: A tabela abaixo mostra a correspondência entre os terminais dos dois modelos:

Funções Avançadas e Melhoria de Desempenho

O iC2-Micro inclui funções avançadas que não estavam presentes no FC-51, como controle de torque em malha aberta, backup cinético e modo sleep. Essas funções podem melhorar significativamente a eficiência e a flexibilidade da aplicação.

Ferramenta de PC

Para uma configuração e monitoramento mais detalhados, use a ferramenta MyDrive® Insight para o iC2-Micro, que oferece uma interface intuitiva para ajustes finos e análise de desempenho.

Espero que este guia tenha sido útil! Se você tiver alguma dúvida ou precisar de mais informações, não hesite em entrar em contato com nosso suporte
